Cách giám sát cốt thép móng trên nền đất sụt lún vùng sông nước 2026

Có những buổi chiều đứng giữa công trường ngập bùn ở Vĩnh Long hay Hậu Giang, nhìn xuống hố móng vừa đào xong mà lòng thấy bất an: cọc ép xong hôm qua, sáng nay đã thấy lệch tim vài chục phân.

Đất bùn lỏng miền Tây không giống bất kỳ nơi nào khác — nó dịch chuyển âm thầm, không cảnh báo trước, và nếu bộ phận giám sát cốt thép móng không bắt kịp thì hậu quả gánh cả công trình.

Bài viết này đúc kết những nội dung kiểm soát kỹ thuật thực tiễn trong công tác giám sát cốt thép móng trên nền đất yếu — từ xử lý cọc lệch, bố trí thép đài móng đến nghiệm thu đúng chuẩn — dành cho những ai đang triển khai công trình trên vùng sông nước Cần Thơ, Kiên Giang, Đồng Tháp, Tiền Giang.

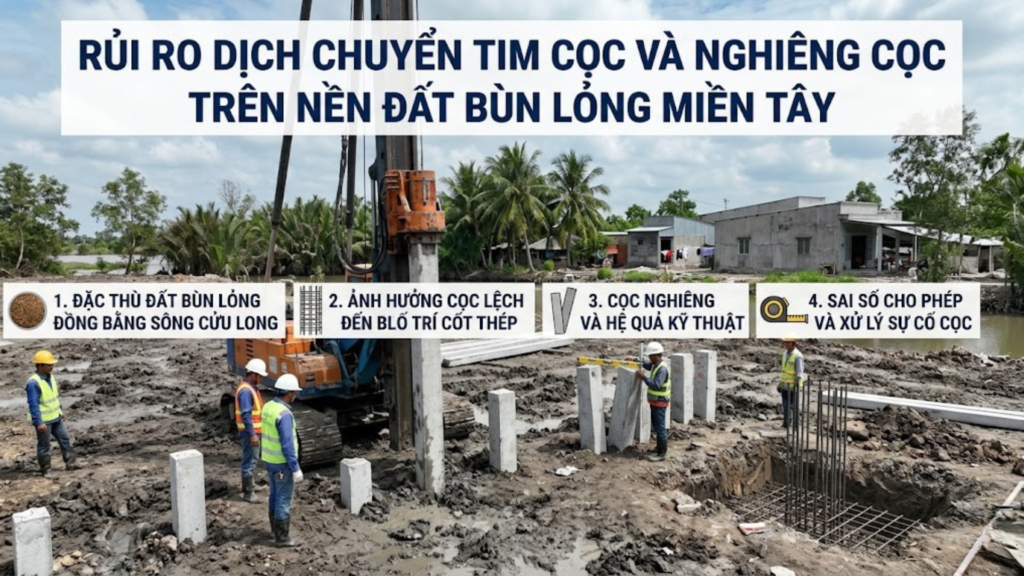

1. Rủi ro dịch chuyển tim cọc và nghiêng cọc trên nền đất bùn lỏng miền Tây

Trước khi bàn đến chi tiết giám sát cốt thép móng, cần hiểu rõ nền tảng địa chất đang đứng trên đó. Không kiểm soát được cọc thì bố trí thép đài móng chuẩn đến đâu cũng vô nghĩa.

1.1. Đặc thù đất bùn lỏng vùng đồng bằng sông Cửu Long

Lớp đất bề mặt tại nhiều khu vực Cần Thơ, Kiên Giang, Cà Mau, Sóc Trăng là bùn sét yếu bão hòa nước có chỉ số sức kháng xuyên N ≤ 5 (SPT).

Khi cọc ép đi qua lớp đất này, áp lực ép tạo ra vùng đất bị xáo trộn xung quanh cọc. Trong 24–72 giờ sau khi ép, đất phục hồi và co lại theo hướng không đồng đều, tạo lực ngang đẩy cọc khỏi vị trí thiết kế.

Đây là nguyên nhân phổ biến nhất khiến công tác giám sát cốt thép móng phát hiện cọc lệch tim ngay trước khi đào hố đài.

1.2. Ảnh hưởng của cọc lệch đến bố trí cốt thép

Theo TCVN 9395:2012 và TCVN 10304:2014, sai số tim cọc cho phép trong mặt bằng là ±75mm đối với cọc đứng độc lập và ±100mm theo chiều vuông góc trục đài. Khi cọc vượt sai số này, vị trí đặt thép đài móng phải điều chỉnh theo — nếu không, đài móng sẽ chịu lực lệch tâm không có trong tính toán. Đây là nội dung mà giám sát cốt thép móng bắt buộc phải kiểm tra và ghi nhận trước khi cho phép triển khai lắp dựng cốt thép.

1.3. Cọc nghiêng và hệ quả kỹ thuật

Độ nghiêng cọc cho phép theo TCVN 9395:2012 là 1/100 chiều dài cọc. Vượt ngưỡng này, sức chịu tải dọc trục giảm, cọc chịu thêm mô men uốn do lực ngang.

Khi giám sát cốt thép móng, nếu phát hiện cọc nghiêng vượt sai số cho phép cần lập biên bản và yêu cầu đơn vị ép cọc xử lý (ép bù cọc bổ sung hoặc điều chỉnh thiết kế đài) trước khi tiến hành bất kỳ công tác cốt thép nào.

Để có cái nhìn tổng thể về các giải pháp xử lý nền móng yếu trước khi bước vào giai đoạn cốt thép, tham khảo thêm: Xử Lý Nền Móng Yếu Miền Tây Bằng Móng Cọc: 3 Giải pháp kỹ thuật nhà thầu Cần Thơ áp dụng — bài viết phân tích cụ thể từng phương án theo điều kiện địa chất thực tế.

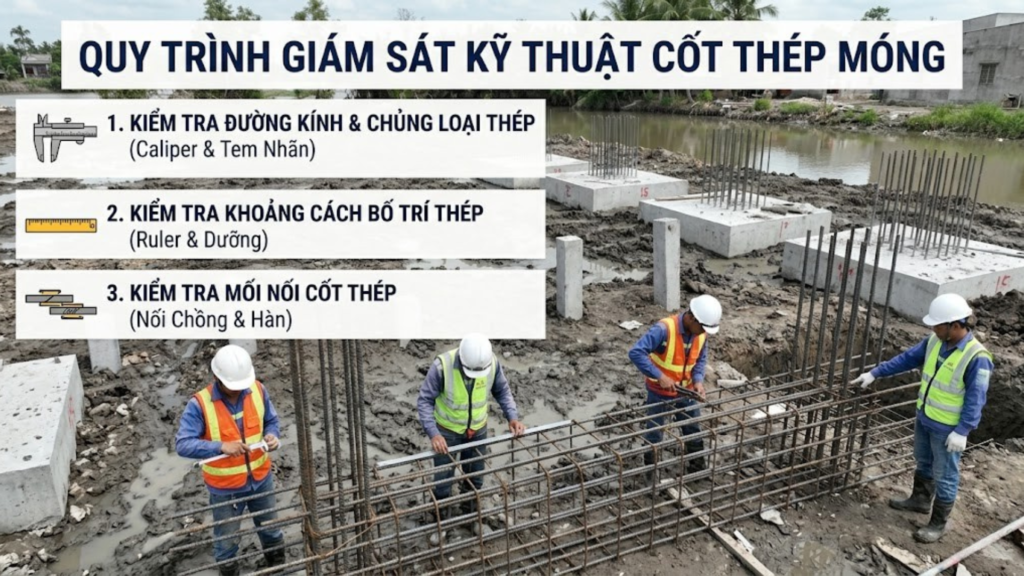

2. Các bước giám sát khoảng cách, đường kính và mối nối cốt thép móng

Đây là nội dung trọng tâm của công tác giám sát cốt thép móng. Một bộ hồ sơ nghiệm thu đầy đủ không thể thiếu bằng chứng kiểm tra từng hạng mục kỹ thuật dưới đây.

2.1. Kiểm tra đường kính và chủng loại thép

Bước đầu tiên trong giám sát cốt thép móng là xác minh đúng chủng loại thép theo bản vẽ thiết kế.

Dùng thước kẹp (Vernier caliper) đo đường kính thực tế của từng loại thép: thép chủ đài móng thường là φ16 – φ25mm; thép đai φ8 – φ10mm; thép cọc nhô lên đài thường φ16 – φ22mm. Sai lệch đường kính thực tế so với danh định cho phép ±0,5mm theo TCVN 1651-2:2018.

Ngoài ra, kiểm tra mác thép — CB300-V hoặc CB400-V — bằng chứng chỉ xuất xưởng và tem nhãn cuộn thép. Đây là bước giám sát cốt thép móng không được bỏ qua dù thi công gấp.

2.2. Kiểm tra khoảng cách bố trí thép

Khoảng cách giữa các thanh thép chủ đài móng phải đúng theo bản vẽ, thường 150 – 200mm. Dùng thước thép hoặc dưỡng kiểm tra ít nhất 5 vị trí phân bố đều trên mỗi đài móng. Sai số cho phép ±20mm theo TCVN 4453:1995.

Trong công tác giám sát cốt thép móng, khoảng cách thép quá rộng là lỗi thường gặp khi thợ làm vội — ảnh hưởng trực tiếp đến khả năng chịu lực uốn của đài và phân phối tải trọng xuống cọc.

2.3. Kiểm tra mối nối cốt thép

Mối nối buộc (nối chồng) thép chủ đài móng phải có chiều dài nối tối thiểu 40d (d = đường kính thép), tức 640mm với thép φ16 và 1000mm với thép φ25. Các mối nối không được bố trí cùng mặt cắt ngang — tỷ lệ mối nối trong một tiết diện không quá 50% tổng số thanh.

Mối nối hàn phải được kiểm tra bằng mắt thường (không rỗ, không cháy thép, không thiếu đường hàn) và đo chiều dài đường hàn ≥ 10d theo phương pháp hàn đơn. Đây là nội dung trong giám sát cốt thép móng dễ bị bỏ qua nhưng lại có hậu quả nghiêm trọng nếu sai.

Các tiêu chuẩn kỹ thuật về giám sát cốt thép móng và nghiệm thu công trình xây dựng được quản lý và ban hành bởi Cục Giám định Nhà nước về chất lượng công trình xây dựng.

Bạn có thể tra cứu văn bản và hướng dẫn kỹ thuật chính thức tại: Cục Giám định Nhà nước về chất lượng công trình xây dựng – cucgiandinh.gov.vn — nguồn tham chiếu pháp lý tin cậy cho toàn bộ quy trình nghiệm thu.

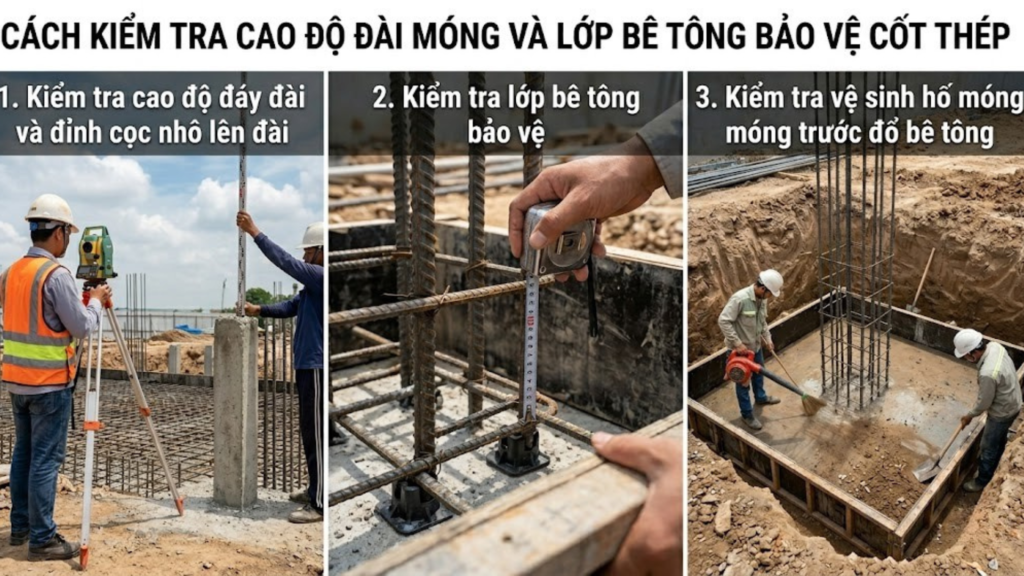

3. Cách kiểm tra cao độ đài móng và lớp bê tông bảo vệ cốt thép

Nếu hai nội dung trước đây liên quan đến cọc và thép theo phương ngang, thì phần này tập trung vào chiều đứng — cũng là nội dung trong giám sát cốt thép móng hay bị xem nhẹ nhất trên thực địa.

3.1. Kiểm tra cao độ đáy đài và đỉnh cọc nhô lên đài

Cao độ đáy đài móng phải đúng theo thiết kế, thường đặt cách mặt đất tự nhiên 1,2 – 2,0m tùy tải trọng công trình và chiều dày lớp đất yếu. Dùng máy thủy bình hoặc ống nivô laser để kiểm tra cao độ đáy đài tại ít nhất 4 góc và tâm đài.

Sai số cho phép ±20mm. Phần đầu cọc nhô vào đài tối thiểu 50mm, thép cọc neo vào đài đúng chiều dài ≥ 25d (d = đường kính thép cọc). Đây là điểm mà trong giám sát cốt thép móng ở vùng đất yếu cần đặc biệt chú ý vì đào hố không đúng cao độ sẽ kéo theo toàn bộ cao độ cột dầm sàn sai theo.

3.2. Kiểm tra lớp bê tông bảo vệ

Lớp bê tông bảo vệ (cover) cốt thép móng tiếp xúc trực tiếp với đất tại miền Tây phải đạt tối thiểu 75mm theo TCVN 5574:2018 — cao hơn quy định thông thường 50mm vì điều kiện ăn mòn ion clorua từ đất phèn mặn và nước ngầm. Để kiểm soát, dùng con kê (cục kê bê tông đúc sẵn đúng kích thước) đặt đều dưới đáy lưới thép, khoảng cách giữa các cục kê ≤ 1.000mm.

Trong giám sát cốt thép móng, cán bộ giám sát cần tự tay kiểm tra từng con kê trước khi đổ bê tông — không chấp nhận dùng mẩu gỗ, viên gạch hoặc đá dăm thay thế vì các vật liệu này hút ẩm, thối mục, không đảm bảo kích thước bảo vệ lâu dài.

3.3. Kiểm tra vệ sinh hố móng trước đổ bê tông

Trước khi đổ bê tông lót và bê tông đài móng, hố móng phải không có nước đọng, bùn lỏng, mùn hữu cơ. Tại miền Tây, hố móng tiếp tục tích nước từ nền đất bão hòa chỉ sau vài giờ đào xong. Phải bố trí máy bơm hoạt động liên tục cho đến khi bê tông đạt cường độ sơ bộ.

Đây là điều kiện tiên quyết mà giám sát cốt thép móng cần ghi rõ trong nhật ký giám sát trước khi ký xác nhận cho đổ bê tông.

Một trong những lỗi thường gặp trên công trường là không đọc đúng bản vẽ thi công dẫn đến sai sót trong bố trí cốt thép. Xem thêm: Đọc bản vẽ thi công kỹ thuật: 7 lỗi phổ biến nhà thầu thường mắc và cách Dũng Phát tránh để hạn chế sai sót ngay từ khâu đọc hiểu hồ sơ thiết kế.

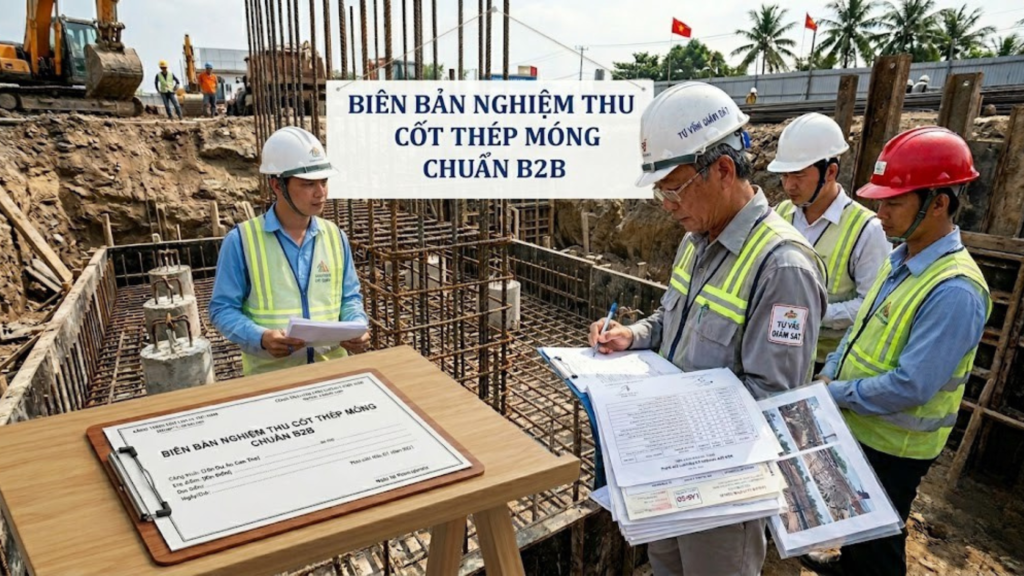

4. Biên bản nghiệm thu cốt thép móng chuẩn B2B

Nghiệm thu là bước chính thức hóa toàn bộ quá trình giám sát cốt thép móng. Một biên bản nghiệm thu đúng chuẩn không chỉ là thủ tục pháp lý mà còn là công cụ bảo vệ cả chủ đầu tư lẫn nhà thầu khi có tranh chấp về sau.

4.1. Thành phần tham gia nghiệm thu

Theo Nghị định 06/2021/NĐ-CP về quản lý chất lượng công trình xây dựng, nghiệm thu công việc cốt thép móng cần có: đại diện chủ đầu tư (hoặc ban quản lý dự án); cán bộ giám sát cốt thép móng của đơn vị tư vấn giám sát; chỉ huy trưởng công trường của nhà thầu thi công; và kỹ thuật thi công trực tiếp phụ trách hạng mục.

Tất cả phải ký tên vào biên bản nghiệm thu — thiếu bất kỳ thành phần nào, biên bản không có giá trị pháp lý.

4.2. Nội dung kiểm tra trong biên bản

Biên bản nghiệm thu giám sát cốt thép móng phải ghi đầy đủ các nội dung: chủng loại và đường kính thép (có đối chiếu chứng chỉ xuất xưởng); khoảng cách bố trí thép chủ và thép đai; chiều dài mối nối và tỷ lệ mối nối trong tiết diện; chiều dày lớp bê tông bảo vệ (số lượng và vị trí con kê); cao độ đáy đài và chiều dài thép cọc neo vào đài; tình trạng vệ sinh hố móng. Ngoài ra cần có bảng tổng hợp so sánh giữa kích thước thiết kế và kích thước thực tế đo được.

4.3. Hồ sơ đính kèm biên bản

Biên bản nghiệm thu giám sát cốt thép móng phải đính kèm: chứng chỉ kiểm định thép (mill certificate); phiếu kết quả thí nghiệm mẫu thép tại phòng thí nghiệm đạt LAS-XD (kéo, uốn); bản vẽ hoàn công cốt thép có dấu chữ ký; ảnh chụp hiện trạng cốt thép trước khi đổ bê tông (từ ít nhất 4 góc độ).

Đây là bộ hồ sơ tối thiểu mà trong thực tế giám sát cốt thép móng tại Cần Thơ, Kiên Giang, Đồng Tháp hay bị thiếu nhất là ảnh chụp và bản vẽ hoàn công — dẫn đến khó khăn khi thanh quyết toán hoặc xử lý tranh chấp sau này.

4.4. Quyết định cho phép đổ bê tông

Sau khi toàn bộ nội dung giám sát cốt thép móng đạt yêu cầu và biên bản được ký đầy đủ, cán bộ giám sát mới ký lệnh cho phép đổ bê tông. Không được đổ bê tông trước khi có biên bản nghiệm thu cốt thép — dù chủ đầu tư hoặc nhà thầu có áp lực tiến độ đến đâu.

Bê tông đã đổ mà phát hiện thép sai thì chi phí đập bỏ làm lại gấp 3–5 lần so với điều chỉnh trước khi đổ.

Câu hỏi thường gặp

Làm sao phát hiện cọc bị nghiêng lệch tim sau khi ép?

Phát hiện cọc lệch là bước mở đầu của mọi quy trình giám sát cốt thép móng. Phương pháp phổ biến nhất là dùng máy toàn đạc điện tử (Total Station) hoặc máy thủy bình kết hợp thước thép để đo vị trí đầu cọc sau khi ép xong 24–48 giờ (chờ đất ổn định).

So sánh tọa độ thực tế với tọa độ thiết kế trên bản vẽ mặt bằng cọc. Ngoài ra, dùng ống thăm hoặc phương pháp siêu âm để kiểm tra độ thẳng đứng của thân cọc nếu nghi ngờ. Đây là bước bắt buộc trước khi triển khai giám sát cốt thép móng giai đoạn đài — không có số liệu cọc thì không thể xác định đúng vị trí đặt thép đài.

Lớp bê tông bảo vệ cốt thép móng dày bao nhiêu mm là đạt chuẩn vùng đất yếu?

Đây là câu hỏi quan trọng trong thực tế giám sát cốt thép móng tại miền Tây. Theo TCVN 5574:2018, cấu kiện tiếp xúc với đất (đài móng, giằng móng) trong điều kiện môi trường xâm thực trung bình đến mạnh (phổ biến ở vùng đất phèn, đất mặn Cần Thơ, Kiên Giang, Bạc Liêu) cần lớp bảo vệ tối thiểu 75mm.

Một số dự án nhà xưởng và công nghiệp tại vùng này áp dụng lớp bảo vệ 90 – 100mm để tăng tuổi thọ kết cấu. Cán bộ giám sát cốt thép móng cần kiểm tra kích thước con kê bê tông đúc sẵn trước khi cho phép lắp dựng cốt thép — đây là chi tiết nhỏ nhưng quyết định sự an toàn lâu dài của toàn bộ công trình.

Chi phí giám sát cốt thép móng chiếm bao nhiêu trong tổng giám sát công trình?

Theo thông lệ thị trường tại miền Tây, chi phí tư vấn giám sát (bao gồm giám sát cốt thép móng) thường chiếm 1,5 – 3% tổng giá trị hợp đồng xây dựng, tùy quy mô và độ phức tạp công trình. Riêng phần giám sát kết cấu móng thường chiếm 20 – 30% khối lượng công tác giám sát tổng thể.

Đây là khoản đầu tư hoàn toàn xứng đáng — một lỗi sai trong giám sát cốt thép móng bị bỏ qua có thể dẫn đến chi phí xử lý kết cấu về sau gấp 10 – 50 lần so với chi phí giám sát đúng từ đầu. Lưu ý: Các mức chi phí được đề cập trong bài viết này chỉ mang tính tham khảo.

Kết luận

Giám sát cốt thép móng trên nền đất sụt lún vùng sông nước không phải là công việc làm một lần rồi thôi — đó là quá trình theo dõi liên tục từ khi kiểm tra vị trí cọc, xác minh chủng loại thép, kiểm soát khoảng cách bố trí, lớp bê tông bảo vệ, cho đến khi biên bản nghiệm thu được ký đầy đủ. Mỗi bước trong giám sát cốt thép móng đều có thông số kỹ thuật cụ thể cần đo, ghi chép và lưu hồ sơ.

Tại Cần Thơ, Kiên Giang, Hậu Giang, Đồng Tháp, Tiền Giang — nơi nền đất không bao giờ nằm yên — làm chặt từng bước giám sát cốt thép móng chính là cách bảo vệ bền vững nhất cho công trình trong suốt vòng đời sử dụng.

 ——————————
